        加工中心编程实例教学—第一篇

        浏览次数: 日期:2020年8月10日 15:17

        数控加工中心编程一直是广大加工中心作业者比较头疼的部分。相信不少加工中心从业者朋友没受过正规机电大学的教育。远歌今天以FANUC操作系统为例介绍几种常见的编程实例。


        实例一 平面加工

        参考程序:

        O0001

        G90 G94 G21 G17

        G91 G28 Z0

        G90 G54 M03 S350

        G00 X-52.0 Y-50.0

        Z5.0 M08

        G01 Z-8.0 F50

        Y50.0 F52

        G00 Z5.0

        X-44.0 Y-50.0

        G01 Z-4.0 F50

        Y50.0 F52

        G00 Z5.0

        X10. Y50.0

        G01 Z-6.0 F50

        G02 X10.0 Y-50.0 R50.0 F52

        G00 Z20.0 M09

        G91 G28 Z0

        M30

        实例二 外形轮廓加工

        2.jpg 参考程序:

        (1)圆柱台加工程序

        O0001

        G90 G94 G40 G17 G21

        G91 G28 Z0

        G90 G54 M3 S350

        G00 X62.0 Y0

        Z5.0

        G01 Z-4.0 F52

        G41 D02 G01 X47.0 Y0 F52

        G02 I-47.0 J0

        G40 G01 X62.0 Y0

        G41 D02 G01 X31.0 YO

        G02 I-31.0 J0

        G40 G01 X62.0 Y0

        G41 D02 G01 X15.0 Y0

        G02 I-15.0 J0

        G40 G01 X62.0 Y0

        G00 Z20.0

        G91 G28 Z0

        M30



        (2)外轮廓加工程序

        O0002

        G90 G94 G40 G17 G21

        G91 G28 ZO

        G90 G54 M03 S350

        G00 X-62.0 Y52.0 M08

        Z5.0

        G01 Z-9.0 F52

        G41 D02 G01 X-40.0 Y30.0 F52

        G01 X-20.0 Y30.0

        X30.0

        G02 X40.0 Y20.0 R10.0

        G01 Y-20.0

        G02 X30.0 Y-30.0 R10.0

        G01 X-30.0

        G02 X-40.0 Y-20.0 R10.0

        G01 Y10.0

        G03 X-20.0 Y30.0 R20.0

        G40 G01 X-62.0 Y52.0

        G00 Z20.0 M09

        G91 G28 Z0

        M30

        粗加工时,选用Φ20的立铣刀,刀具号为T02,刀具半径补偿号为D02,补偿值为10.2mm(0.2mm是精加工余量),想要学习UG数控编程在QQ群304214709可以领取资料。

        精加工时,选用Φ12的立铣刀,刀具号为T03,刀具半径补偿号为D03,补偿值为6mm。

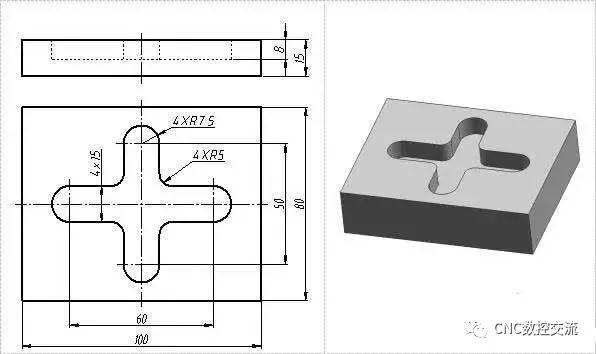

        实例三 槽加工

        参考程序:

        (1)十字槽粗加工程序

        O0001

        G90 G40 G21 G17 G94

        G91 G28 Z0

        G90 G54 M3 S480

        G00 X30.0 Y0

        Z5.0 M08

        G01 Z-4.0 F40

        X-30.0 F60

        Z-8.0 F40

        X30.0 F60

        G00 Z5.0

        X0 Y25.0

        G01 Z-4.0 F40

        Y-25.0

        Z-8.0 F40

        Y25.0 F60

        G00 Z5.0 M09

        G91 G28 Z0

        M30

        (2)十字槽精加工程序

        O0002;(主程序)

        G90 G40 G21 G94 G17

        G91 G28 Z0

        G90 G54 M3 S800

        G00 X0 Y0

        Z5.0 M08

        G01 Z0 F40

        M98 P0003 L02

        G90 G00 Z5.0 M09

        G91 G28 Z0

        M30



        O0003;(子程序)

        G91 G01 Z-4.0 F40

        G90 G41 D03 G01 X12.5 Y7.5 F50

        G02 X7.5 Y12.5 R5.0

        G01 Y25.0

        G03 X-7.5 R7.5

        G01 Y12.5

        G02 X-12.5 Y7.5 R5.0

        G01 X-30.0

        G03 Y-7.5 R7.5

        G01 X-12.5

        G02 X-7.5 Y-12.5 R5.0

        G01 Y-25.0

        G03 X7.5 R7.5

        G01 Y-12.5

        G02 X12.5 Y-7.5 R5.0

        G01 X30.0

        G03 Y7.5 R7.5

        G01 X12.5

        G02 X7.5 Y12.5 R5.0

        G40 G01 X0 Y0

        M99
